Leistungen bei der Erstellung von
CAD Grundriss-Bestandszeichnungen

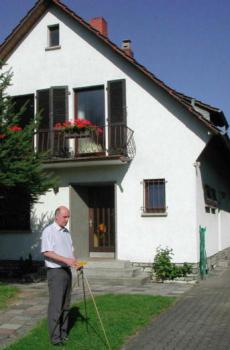

Aufnahme: Aufmaß des Gebäudes mit elektronischen und manuellen Messgeräten,
eventuell unterstützend durch digitale Fotos.

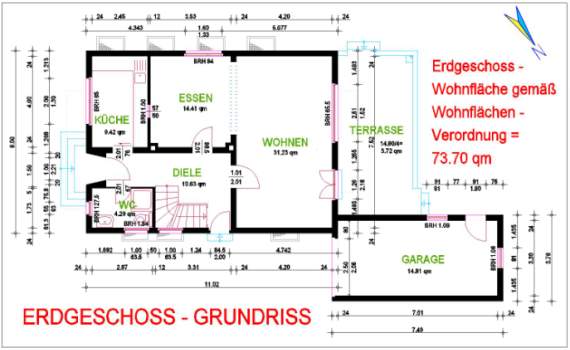

Zeichnung: Erstellung der Grundrisspläne mit dem Programm AutoCAD.
Informationsgehalt gemäß DIN 1356 Teil 1 - Bauzeichnungen (1995-02), Bild 9.
Darstellung der Wände mit Rohbaudicke oder mit (verputzter) Fertigdicke.
Angabe der Wohnfläche gem. WoFlV bzw. Netto-Raumfläche gem. DIN 277 sowie der
Brutto-Grundfläche gem. DIN 277.
Lieferung der Zeichnungen auf Papier (1-fach), gefaltet, im Maßstab 1:100
bzw. Lieferung der Dateien im PDF- / DWG- / DXF-Format per E-Mail oder
per Post auf Datenträger (CD, DVD).

Maßtoleranzen: Als zulässige Abweichung zwischen dem vorhandenen Maß im Gebäude und
dem in der Zeichnung eingetragenen Maß, gelten sinngemäß die Tabellen
1, 2 sowie 4 aus der DIN 18202 - Toleranzen im Hochbau - Bauwerke.
Zusatz-Leistungen: Die in der DIN 1356 Teil 6 - Bauaufnahmezeichnungen -
oder in der DIN EN ISO 11091 - Zeichnungen für Außenanlagen -
ergänzend beschriebene Informationsdichten bzw. Informationsumfänge
können als zusätzliche Leistungen erbracht werden.
Honorar: Die Vergütung erfolgt nach vorher festgelegtem Aufwand und setzt sich zusammen aus
der Größe und der Schwierigkeit des aufzunehmenden Gebäudes sowie der Entfernung
zwischen Mörfelden-Walldorf (bei Frankfurt a.M.) und dem zu erfassenden Gebäude.
Preis-Beispiel
(inkl. MwSt):
Je gezeichnete m²-Brutto-Grundfläche eines Geschosses
- bei einem durchschnittlichem Wohnhaus: 		€ 10,00
- bei einer gewöhnlichen Lagerhalle: € 2,00
Fahrtkosten pro gefahrenem km (inkl. Fahrzeitkosten): € 1,50
Stundensatz für zusätzliche Leistungen: € 60,00 bis 100,00
